有線モニターからBAT.MANへ

従来のバッテリーモニターはモニター設置のための穴開け工事や配線施工工事などが必要であり大がかりな作業を伴います。
また、電流を計測するために大きなシャント抵抗器が必要であり、モニター装置本体との複雑な配線も必要となります。
BAT.MANはワイヤレスでスマートフォンにバッテリー情報を表示するため、施工工事が不要です。
また、シャント抵抗器も不要です。セットアップの違いを下に示します。

従来品のセットアップ

従来品の接続方法
壁の穴開けや複雑な配線が必要だった有線式バッテリーモニター

BAT.MAN セットアップ

BAT.MAN Ai3
ソーラ充電モニター用の専用端子(ボルト)が
追加になり、シャント抵抗器を用意する必要が無く、
簡単安全にセットアップを完了できます。

BAT.MAN Ai2
BAT.MAN Ai2(鉛バッテリー専用)の
後継機であり、取り付け配線は互換です。
シャント抵抗器は必要ありません。
Ai3と同じくソーラー充電をモニターすることは
可能ですが、ソーラー発電電流は消費電流
およびオルタネーター発電電流との総和(差分)
で表示されます。

取付例

BAT.MANのサブベッテリーへの取付例
BAT.MAN Ai2plus の取り付け例

バッテリーの組合せ

サブバッテリーは用途に合わせ1個のみのものから2個並列あるいは3個以上並列にしてバッテリー容量を増やしたものや、直列接続して24Vで使用しているものなど多くの種類があります。
ここでは各種サブバッテリーの組み合わせにBAT.MANを取り付けた例を紹介いたします。

ご自身の設置されているバッテリーの電圧・容量をご確認頂き、組み合わせで近い値になる様アプリ内のバッテリータイプの設定を行って下さい。
例:12V 115Ah のバッテリーを12V で2個並列で使用 → 105Ah x 2P(12V) を選択して下さい。)

<接続例>12V 105Ahのバッテリーの場合

12V系統での使用の場合 ( Ai2 / Ai2plus )

バッテリー単品2個並列

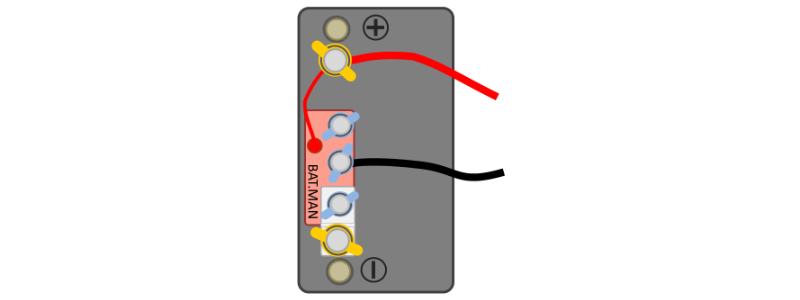

Ai2_12V_1P
アプリ内表示 105Ah(12V)

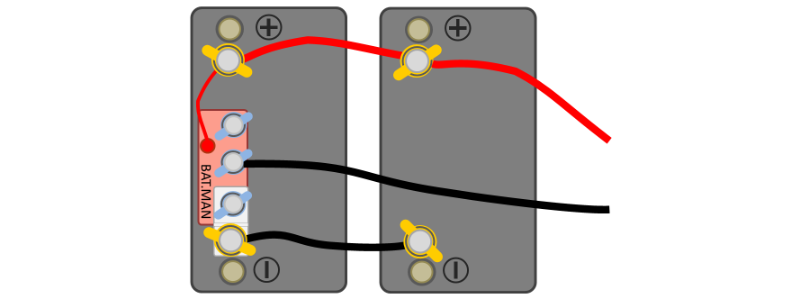

Ai2_12V_2P
アプリ内表示 105Ah×2P(12V)
3個並列4個並列

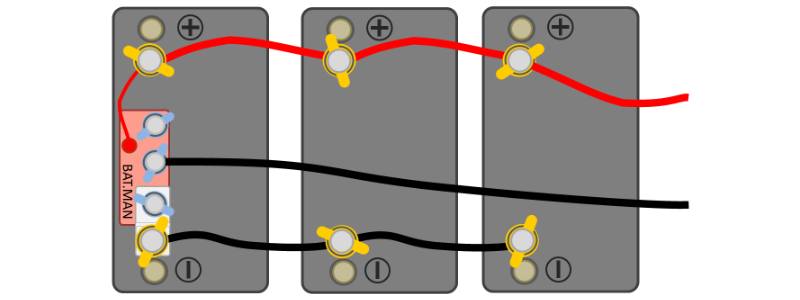

Ai2_12V_3P
アプリ内表示 105Ah×3P(12V)

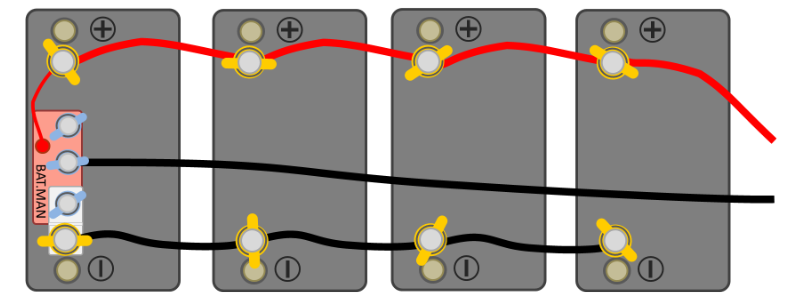

Ai2_12V_4P
アプリ内表示 105Ah×4P(12V)

12V系統での使用の場合 ( Ai3 )

バッテリー単品2個並列

アプリ内表示 105Ah(12V)

アプリ内表示 105Ah×2P(12V)
3個並列4個並列

アプリ内表示 105Ah×3P(12V)

アプリ内表示 105Ah×4P(12V)

24V系統(2個並列)での使用の場合 ( Ai2 / Ai2plus )

24V直列接続 24V直並列接続

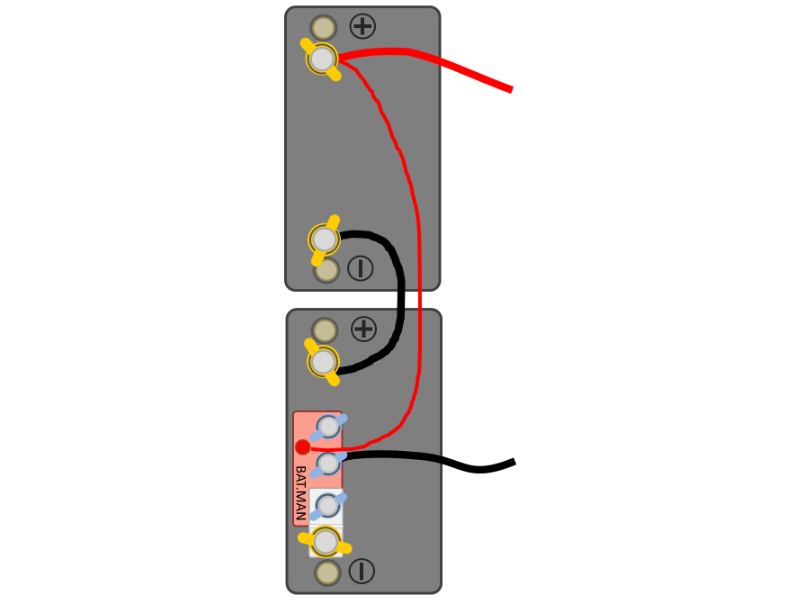

Ai2_24V_2S
アプリ内表示 105Ah(24V)

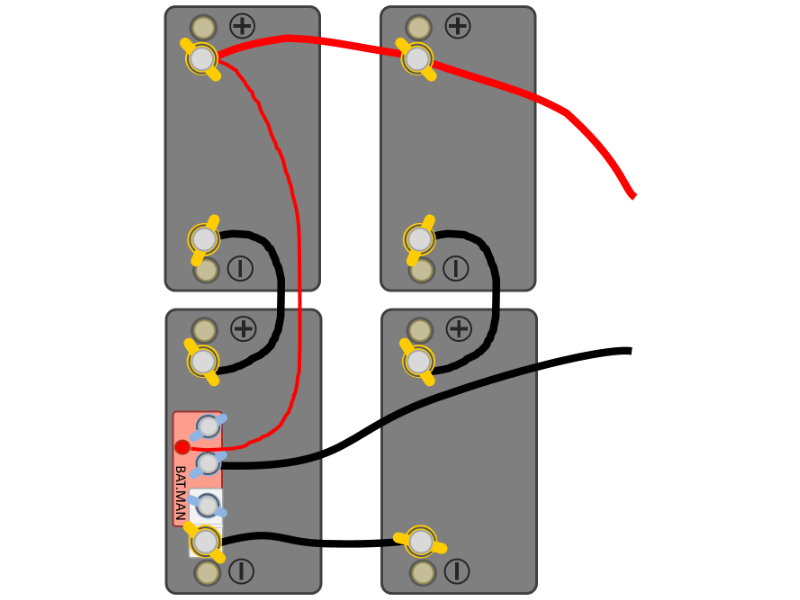

Ai2_24V_2S2P
アプリ内表示 105Ah×2P(24V)

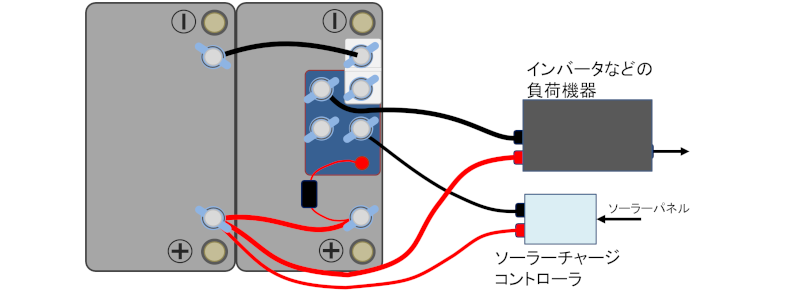

24V系統(2個並列)での使用の場合 ( Ai3 )

24V直列接続 24V直並列接続

アプリ内表示 105Ah(24V)

アプリ内表示 105Ah×2P(24V)

BAT.MAN Ai3とAi2,Ai2plusの接続方法

BAT.MAN Ai3はAi2,Ai2plusと異なり、ソーラー充電器接続用端子を備えています。
これによりインバータなどの消費電流とソーラーや充電器の充電電流を別々に確認することができます。

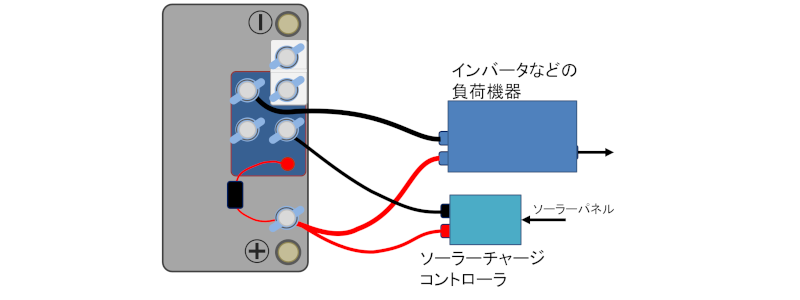

BAT.MAN Ai3

サブバッテリー取付破線_Ai2plus

ソーラーパネルのチャージャーコントローラのマイナス側配線をBAT.MAN左下の"SOLAR"端子に接続して下さい。
外部充電器のマイナス線などもここに接続してください。

インバータなどの電力を消費する機器のマイナスの線は本体上側の"RTN-1"と"RTN-2"に振り分けて接続して下さい。
"RTN-1"と"RTN-2"は銅板で繋がっているためどちらに接続しても違いはありません。

BAT.MAN Ai2plus / Ai2 / Ai

サブバッテリー取付配線_Ai2plus

バッテリーに接続される全ての機器のマイナスの線を本体左側の"RTN-1"と"RTN-2"に振り分けて接続して下さい。
"RTN-1"と"RTN-2"は銅板で繋がっているためどちらに接続しても違いはありません。

他社バッテリーモニターとの共存

バッテリーモニターは他社からも多く販売され、既に多くのキャンピングカーに搭載されている場合もあります。
スマートフォンによる機動性を生かしたBAT.MANシリーズを追加する場合の配線を示します。

他社製品バッテリーモニタとの共存配線

サブバッテリーのマイナス配線に他社製品に付属するシャント抵抗器とBAT.MANが直列になる様に配線します。
この配線にすることで、サブバッテリーを流れる全ての電流はBAT.MANと他社製品で同じになります。

ただし、シャント抵抗器に流れる電流量に応じてシャント抵抗器の両端には僅かな損失電圧が発生しますので、BAT.MANの電圧計測に数十mV程度の僅かな誤差が発生します。
通常使用においては問題の無い誤差であり、十分にご使用頂けます。
